【デジットオリジナル ギタープリアンプキットGETPRE-1をしゃぶりつくす その2】

 さて、例えばミキサーを作ろうとすると、反転増幅器が必要です。
 オペアンプの特性として、プラスマイナスそれぞれの入力端子は、仮想的にショートされているということをがあります。(イマジナリーショートといいます。)
 非反転増幅器のマイナス入力をよくみてもらうと、出力が抵抗分圧されて帰還されています。
 これにより、プラス入力が仮想的に揺れてしまい、ミキサーとして複数の入力をつなぐとお互いに影響されてしまい、独立して音量をコントロールで着なくなります。

【デジットオリジナル ギタープリアンプキットGETPRE-1をしゃぶりつくす その2】_d0010259_21084866.png

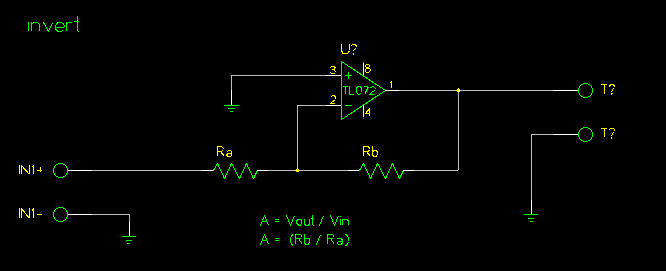

 図4に反転増幅器の基本回路を示します。
 反転増幅器は、プラス入力がグランドに固定されているので、マイナス側の入力電位が揺れません。
 欠点もありまして、入力インピーダンスがRaの抵抗値になります。
 100kΩ程度ですので、マイクやパッシブピックアップの入力には使えません。
【デジットオリジナル ギタープリアンプキットGETPRE-1をしゃぶりつくす その2】_d0010259_21085225.png
 図5に、反転増幅器でミキサーにした回路をしめします。
 加算回路として習います。
 では、3回目の次回はGETPRE-1で作るミキサーの回路を紹介します。
